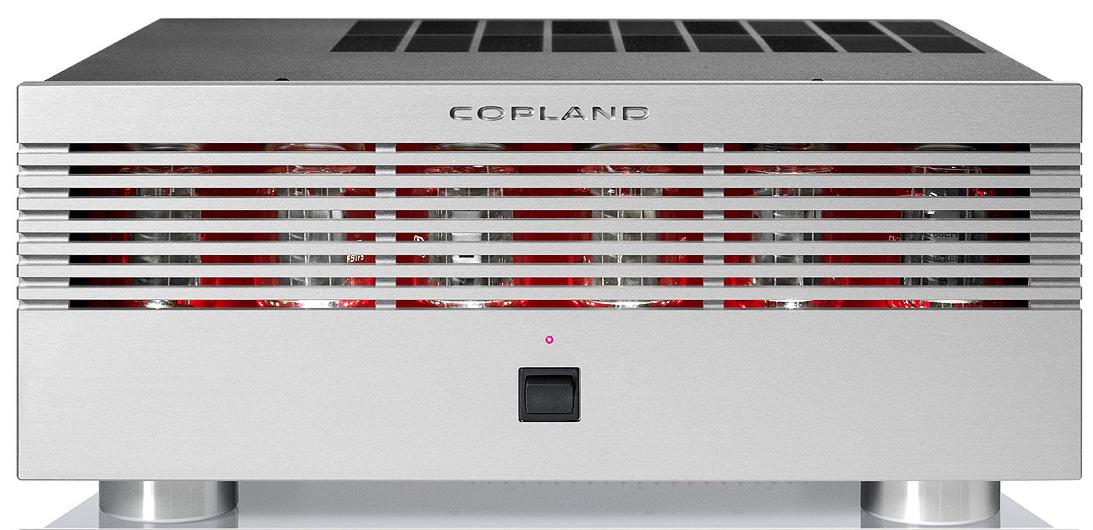

CTA 506 Copland Röhrenverstärker

Röhren-Verstärker Copland CTA506

Technik für den guten Klang

Extrem stabiles Gehäuse zum Schutz der Elektronik vor Vibrationen
11 Audio Röhren
Regulierte Speisespannung
Alles Polypropylene Film Kondenser
WBT vergoldete 4 mm Buchsen
Abgeschiermter Leistungs Toroidal Transformer

TECHNISCHE DATEN Copland CTA 405

Röhren	KT120 4pcs. 6550 2pcs. 12BH7 4pcs. ECC81 2pcs
Ausgangsleistung	2 x 90W Watt 20Hz to 20kHz (beide Kanäle in Betrieb)
Frequenzgang	5Hz - 100kHz/-0,3dB
Klirrfaktor THD	Weniger als 1 %
Geräuschspannungsabstand	besser als 100 dB
Eingangsimpedanz	100 KOhm
Eingangsempfindlichkeit	1,5 V for rated power
Totaler negativer "Feedback"	17dB
Lautsprecheranschlüsse	3 Paare Polklemmen zum Anschluss von max. 1 Lautsprecher (min. Impedanz 4/8/16 Ohm) pro Kanal über 4mm Ø WBT Bananenstecker,
Netzanschluss	3-polige Kaltgerätebuchse nach IEC-Standard
Leistungsaufnahme	600W bei Vollaussteuerung
Normen	Entspricht den CE-Bestimmungen
Abmessung B x H x T	430 x 190 x 390mm
Gewicht	26kg

Der CTA506 Leistungsverstärker basiert auf den KT120 Leistungsröhren. Diese Röhren sind eine neue Variante der legendären 6550 / KT88 Röhren. Seit mehr als einem halben Jahrhundert sind diese die Grundlage für zahlreiche, hochwertige Verstärker und sicherlich werden sie auch weiterhin als Entscheidungen der Premium-Hersteller von Leistungsverstärkern dienen.

Allerdings ist heute die KT120 dedizierte Audio-Röhre in Produktion. Im Vergleich zu den KT88 bietet die KT 120 fast 30 % mehr Leistung. Mit einer Anoden-Leistung von 60W könnte in Pusch-Pull-Konfiguration von einem Paar KT120 Röhren fast 200W Leistung liefern. Wenn in Schaltungsdesigns kleinere Ausgangsleistungen vorgesehen sind, kann der Verstärker unglaubliche Menge an Headroom und Dynamik liefern.

Mit Ausgangsleistungen von mehr als 50W bei einem Leistungsverstärker, benötigen die Eingangs- und Treiber-Schaltungen erheblich mehr Strom. Dies ist eine Realität, unabhängig davon, ob der Verstärker auf bipolare Transistoren, FETs, oder Röhren-Technologie basiert.

Obwohl Fets-Halbleiter und Audio-Röhren in der Theorie spannungsgesteuerte Schaltungen sind, werden auch dort relativ niedriger Impedanz Ansteuerschaltung mit Strombelastbarkeit konfrontiert. Teilweise aufgrund der Zunahme der Eingangskapazitäten. Häufig wird vernachlässigt, dass auch Audio Röhren Strom ziehen.

Um eine übermässige Belastung der Verstärkerstufen zu vermeiden, kommt eine effiziente Puffer Schaltungen zum Einsatz.
Die Puffer sind Stromverstärker mit sehr geringen Verzerrungen und verstärken das Signal. Ein weiterer Vorteil der Verwendung von Puffer Schaltungen ist, dass sie niedriger Impedanz DC-Kopplung zwischen den "Driver" und Leistungs- Röhren des CTA506 ermöglichen.

Die CTA506 Pusch-Pull-Endstufen besteht aus einem Paar KT120 in festen Ultra-linearen Konfiguration. Nur geringe Verzerrungen entstehen bei der Triode, das Signal bei der Leistungs- Tetrode Röhre ist sauber. Eine spezielle Stromversorgung für die Eingangsstufen des Verstärkers wir mit den massiven Kondensatoren von mehr als 3000 MFD ermöglicht

Um Netzschwankungen zu isolieren, kommen zwei 6550 Leistungsröhren zur Anwendung., eine für die Treiberstufen und die andere reguliert die Verstärkerstufe mit einem möglichen Bruchteil von Spannungsabweichungen.
Die grossen termionic Leistungsröhren, sind sehr schön anzusehen, wir haben uns daher entschlossen, diese hinter einem "Gitter" sichtbar einzubauen, was dazu beiträgt, ein atemberaubendes Design mit Virtuosen Klang zu vereinen.
Die KT 120 sind eindrückliche Leistungsröhren. Der Copland CTA 506 ist einer der ersten Verstärker, in welchem diese zur Anwendung kommen.
